FZRN25-12D/T200-31.5

2017/7/3

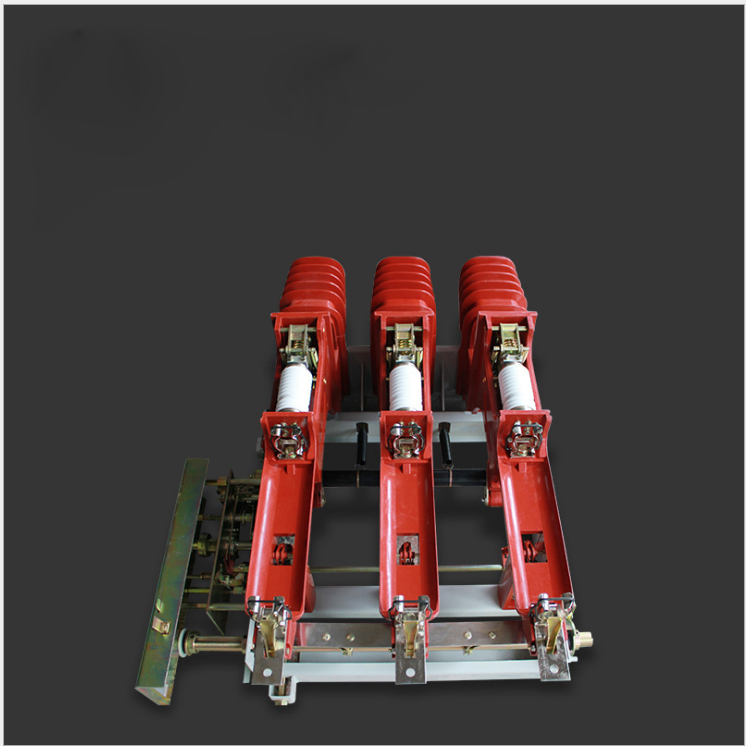

    FZN25-12D/T630-20型戶內交流高壓真空負荷開關和FZRN25-12D/T100-31.5型戶內交流高壓真空負荷開關─熔斷器組合電器是三相交流50Hz、12kV配電系統的控制和保護裝置，產品無油、無毒、無燃火與爆炸危險，廣泛使用于工礦企業及城市大樓配電站等場所。后者對變壓器等電氣設備的保護作用比斷路器更可靠，特別適合于環網、雙輻射供電單元和箱式變電站.FZN25-12D/T630-20型戶內交流高壓真空負荷開關(以下簡稱負荷開關)是三相交流50Hz、額定電壓12kV的戶內裝置，適用于工礦企業配電所及變電站等場所，作為電氣設施的保護和控制，用于分合負荷電流、閉環電流、空載變壓器和電纜充電電流。它具有關合短路電流能力的接地開關。其操作機構可手動和電動，便于實現電力系統的三遙控要求。
    FZRN25-12D/T100-31.5型戶內交流高壓真空負荷開關─熔斷器組合電器(以下簡稱組合電器)是三相交流50Hz、額定電壓12kV的戶內裝置，適用于工礦企業配電所及變電站等場合，作負荷控制和短路保護之用。它也具有關合短路電流能力的接地開關。其操作機構可手動和電動，便于實現電力系統的三遙控要求。
    負荷開關符合GB3804標準、組合電器符合GB16926標準。

一， 技術參數：

額定參數

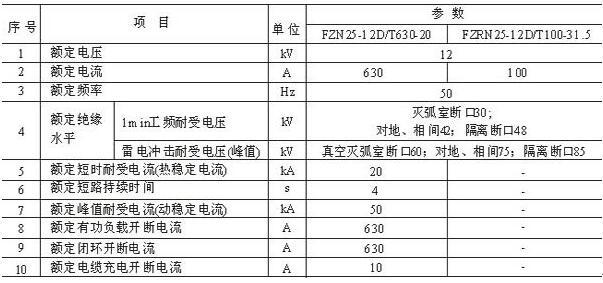

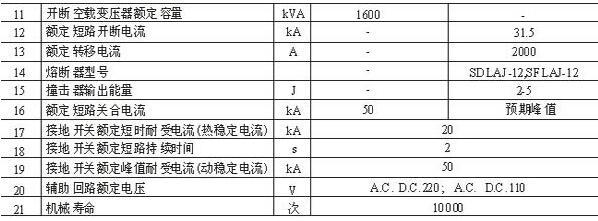

負荷開關和組合電器主要技術參數見表

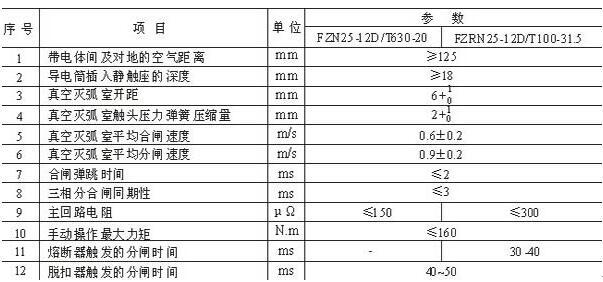

負荷開關和組合電器機械特性

二， 使用環境條件：

1、周圍空氣溫度：上限+40℃;下限-25℃(允許在-30℃時儲運)，24h內其平均值不高于+35℃；
2、海拔：不超過1000m;
3、空氣相對濕度：日平均值不大于95%，月平均值不大于90%；
4、地震烈度：不超過8度;
5、周圍空氣不受腐蝕性或可燃性氣體、水蒸汽等明顯污染；
6、無經常性劇烈振動；
7、污穢等級：Ⅱ級。

三， 外形及尺寸：

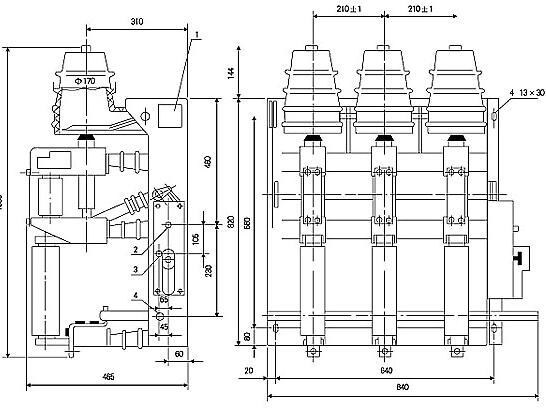

1-銘牌 2-儲能軸 3-脫扣器 4-接地刀軸
圖3 負荷開關和組合電器外形及安裝尺寸圖(不帶面板)

1-靜觸頭 2-絕緣罩 3-導電筒 4-熔斷器 5-面板 6-真空滅弧室 7-活門
 負荷開關和組合電器外形及安裝尺寸圖(帶面板)
